용접 로봇용 컴팩트 캐비닛

용접 로봇용 컴팩트 캐비닛

정보

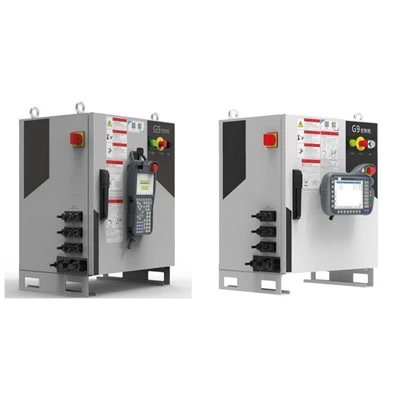

CRP-G4S은(는) 용접 로봇 시스템용으로 특별히 설계된 Welding Pro 시리즈 전기 제어 캐비닛입니다. 용접 로봇 애플리케이션을 위한 컴팩트 캐비닛으로 용접 전원 공급 장치와 전기 캐비닛을 하나의 장치로 통합하여 공간 절약형 설계와 작은 설치 공간을 제공합니다. 생산 라인에 빠르게 통합할 수 있도록 단상 220V 입력 전원을 지원하며, 내장된 UPS(무정전 전원 공급 장치)는 정전 후 시스템 복구를 보장합니다.
제품 분류
전기 캐비닛
Share to
문의 보내기
설명
기술적인 매개 변수

제품 설명



소형 용접 셀을 위한 통합 제어

CRP-G4S은(는) 소형 용접 로봇 셀의 제어 센터 역할을 하며 통합 제어 시스템을 통해 로봇 동작, 용접 작업 및 관련 장비를 조정합니다. 로봇 전기 제어와 용접 성능을 하나의 장치에 결합함으로써 조정된 장비 작동과 제한된 설치 공간이 주요 고려 사항인 용접 응용 분야에 맞게 설계되었습니다.





용접 로봇용 컴팩트 캐비닛의 장점



CRP-G4S은(는) 용접 로봇 통합을 단순화하는 동시에 생산 환경에서 안정적인 작동을 지원하도록 설계되었습니다.

공간 절약형 통합 구성

용접 전원 공급 장치와 전기 제어 캐비닛이 하나의 컴팩트한 장치에 통합되어 장비 설치 공간을 줄이고 제한된 생산 공간을 보다 효율적으로 활용할 수 있습니다.

간단한 전원 연결

단상 220V 입력을 통해 캐비닛을 일반 산업용 전원 공급 장치에 직접 연결할 수 있어 전기 설치 및 라인 통합이 단순화됩니다.

정전 후 가동 중지 시간 감소

내장된 UPS는 정전 시 단기 전원 지원을 제공하고 전원이 복구된 후 자동 시스템 복구를 가능하게 하여 용접 작업 중단을 줄이는 데 도움이 됩니다.

안정적인 냉각을 위한 독립형 에어 덕트

독립된 공기 덕트는 캐비닛 내부 공기 흐름을 외부 먼지 및 열원으로부터 분리하여 효과적인 열 방출을 지원하는 동시에 작동 중에 내부 구성 요소를 깨끗하게 유지하는 데 도움을 줍니다.





G4S 캐비닛 기술 지수



모델

CRP - G4S - CD60 - CRX8

시위 운동자

티칭펜던트, 비상정지버튼, 모드선택스위치, 안전스위치, 키보드+터치스크린
C - 유형 교육 장치
8 -인치 TFT - LCD 터치스크린

크기와 무게

156(너비) X310(높이) X50(두께) mm, 0.88kg
550(폭) x420(높이) x425(깊이) mm, 약 43.5kg

보호구조

IP54

냉각 방식

강제 냉각

환경 변수

보관 온도: - 10 - 65도
작동 온도: 0 - 45도
상대 습도: 20% - 80% RH(결로 없음))
높이: 2000m 이하
부식: 부식성 가스, 액체 없음
사용 장소: 실내, 통풍, 비밀폐

전원 전압

단상 AC220V ±10%, 50/60Hz

타이 케이블

전력선 규격은 3m, 연결선 규격은 5m이다.

착륙

보호 접지(PE)여야 합니다.

시스템 구성

주요 주파수: 주요 주파수 500MHz, 메모리: 256M DDR SDRAM, 하드 디스크: 2GSSD, UPS: 3S

하드웨어 인터페이스

디지털 I/O 인터페이스, 23 - 방향 NPN 입력/23 - 방향 출력, 출력 전압 24V, 출력 8 - 방향 Relay3A 전류, 16 - 방향 트랜지스터 200mA 전류.
4 - 방식 0 - 10V 아날로그 출력, 2 - 방식 선택적 절연, 12 - 비트 정확도
2 - 채널 인코더 신호 인터페이스, 5V 인코더 전원 공급 장치
100메가비트 이더넷
1 Rs485 채널
1개의 CAN2.0 채널
2 - 포트 USB2.0이 있는 캐비닛 도어 패널
하나의 워크스테이션 박스 인터페이스

로봇 안전

판넬 비상 정지, 외부 비상 정지, 충돌 방지, 서보 STO

EMC 테스트 표준

IEC61000 - 6 - 2:2016

규약

모드버스RTU, 모드버스TCP

작동 모드

가르치고, 재현하고, 원격으로
점대점, 직선 보간, 원호 보간

지도 시스템

동작, 논리, 공예, 조작

좌표계

관절좌표, 직각좌표, 사용자좌표, 도구좌표, 베이스좌표

소프트웨어 기능

기초 용접

다른

내장 PLC, 전원 끄기 및 재생, 인코더 인터페이스, 시각적 소프트웨어(옵션)

제어축 수

6 + 2축(표준 6축, 외부축 선택)





도표



캐비닛 치수 도면






CRP-G4S 용접 로봇 전기 캐비닛의 일반적인 응용 분야



캐비닛은 다양한 제조 환경에 걸쳐 다양한 자동 용접 시스템에 통합될 수 있습니다.

자동차 부품 용접

자동차 부품에 대한 로봇 제어 용접 작업을 지원하여 자동화된 생산 라인 내에서 용접 장비와 로봇 이동을 조정하는 데 도움을 줍니다.

01

철강 구조물 용접

강철 구조물의 로봇 용접을 위한 전기 제어 및 용접 전력 통합을 제공하여 반복적인 용접 프로세스 전반에 걸쳐 일관된 작업을 지원합니다.

02

금속 제조

금속 부품 및 가공 부품의 자동 용접 셀에 사용하여 생산 중 용접 장비와 로봇 작동을 조정할 수 있습니다.

03

기계 부품 용접

기계 부품용 로봇 용접 시스템과 통합되어 소형 장비 구성이 필요한 자동화된 용접 프로세스를 지원합니다.

04

자동 용접 라인

자동화된 용접 라인, 로봇 동작 조정, 용접 작업 및 생산 시스템 내 관련 장비를 위한 전기 제어 장치 역할을 합니다.

05





귀하의 프로젝트에 맞게 CRP 용접 로봇 캐비닛을 사용자 정의하십시오



CRP는 로봇 시스템, 외부 장비, 인터페이스 요구 사항 및 설치 조건에 따라 캐비닛을 구성할 수 있습니다.

캐비닛 구성

설치 요구 사항에 맞게 캐비닛 구조와 물리적 레이아웃을 조정하십시오.

• 캐비닛 크기

• 설치 배치

• 케이블 길이

• 케이블 입구 배열

전기적 구성

제어 시스템의 요구 사항에 맞게 전기 설정을 조정하십시오.

• 전원 공급 장치 요구 사항

• I/O 구성

• 인터페이스 요구사항

• 제어 구성 요소

로봇 통합

로봇 및 관련 용접 장비에 대한 주요 연결을 구성합니다.

• 로봇 축 구성

• 외부축 구성

• 용접 장비 인터페이스

• 안전 인터페이스

식별 및 문서화

프로젝트 요구 사항에 따라 캐비닛 식별 및 문서를 준비합니다.

• 케이블 식별

• 터미널 라벨링

• 고객별 문서

• 제품 식별



맞춤형 전기 캐비닛 제작





산업용 로봇 제조업체로 CRP를 선택하는 이유는 무엇입니까?



CRP는 로봇공학 R&D, 제조 및 기술 전문 지식을 결합하여 산업 자동화 프로젝트를 지원합니다.

사내 제어 시스템 전문성

CRP는 2007년부터 컨트롤러, 구동 및 제어 시스템, 지능형 센싱 등 핵심 기술을 포괄하는 기술적 역량을 갖춘 로봇 제어 시스템을 개발해 왔습니다. 이를 통해 CRP는 산업용 로봇 시스템의 실제 제어 요구 사항에 맞는 전기 캐비닛을 개발할 수 있습니다.

01

통합 로봇 및 캐비닛 개발

CRP는 동일한 기술 시스템 내에서 산업용 로봇, 컨트롤러, 구동 및 제어 시스템, 전기 캐비닛을 개발합니다. 이는 시스템 개발 중에 캐비닛 구성, 제어 기능, 통신 인터페이스 및 로봇 작동을 정렬하는 데 도움이 됩니다.

02

핵심 부품 제조 역량

CRP의 35,000m²가 넘는 산업용 로봇 기반은 산업용 로봇, 컨트롤러, 구동 및 제어 시스템, 기타 핵심 구성 요소의 R&D 및 생산을 포괄합니다. 이를 통해 전기 캐비닛과 주요 로봇 제어 구성 요소 간의 호환성을 더욱 효과적으로 제어할 수 있습니다.

03

제어된 전기 조립 및 테스트

CRP는 제조 시스템 내에서 전기 부품 통합, 캐비닛 조립, 배선 및 기능 테스트를 관리합니다. 전기 캐비닛은 배송 전에 전기 연결 및 필요한 제어 기능을 확인하기 위해 점검됩니다.

04

광범위한 자동화 애플리케이션 경험

CRP는 취급, 용접, 팔레타이징, 스프레이, 연마 및 연삭에 적용되는 산업 자동화 솔루션을 통해 전 세계 500개 이상의 고객에게 서비스를 제공했습니다. 이 응용 경험은 다양한 로봇 시스템 및 생산 요구 사항에 맞게 조정된 전기 캐비닛 구성을 지원합니다.

05





전기 캐비닛 프로젝트를 위한 포괄적인 서비스 지원



CRP는 캐비닛 통합, 시운전, 운영 및 애프터 서비스 전반에 걸쳐 기술 지원을 제공합니다.

전기 통합 지원

CRP는 전기 캐비닛을 로봇 시스템에 통합하는 데 관련된 기술 요구 사항을 고객에게 지원합니다.

통합 지원에는 다음이 포함됩니다.

• 전기 연결 안내

• 캐비닛 설치 지침

• 시스템 시운전 지원

• 기술적인 문제 해결

• 애플리케이션 관련 기술 지원

기술 교육

CRP는 고객이 로봇 전기 제어 시스템을 작동하고 유지 관리하는 데 도움이 되는 기술 교육을 제공합니다.

교육에는 다음이 포함됩니다.

• 전기 캐비닛 작동

• 로봇 제어 시스템 교육

• 프로그래밍 교육

• 유지보수 교육

• 현장 교육 지원

장기 애프터 서비스

CRP는 전기 캐비닛이 배송되어 생산 시스템에 통합된 후에도 지속적인 기술 지원을 제공합니다.

판매 후 지원에는 다음이 포함됩니다.

• 기술적인 문제 해결

• 수리 지원

• 예비 부품 지원

• 제품 유지관리 안내

• 장기적인 기술 지원



프로젝트에 대해 토론하세요





FAQ



Q: CRP-G4S의 "통합 디자인"은 정확히 무엇을 의미합니까? 장점은 무엇입니까?

A: 이 디자인은 용접 전원과 전기 제어 캐비닛을 단일 장치에 통합합니다. 컴팩트한 디자인은 외부 케이블링과 설치 공간을 줄여 공간이 제한된 용접 라인에 이상적이며 설치 및 유지 관리도 단순화합니다.

Q: 단상 220V 입력 전원이 해외 산업 환경에 적합한가요?

A: 예, 단상 220V는 대부분의 지역의 전력망과 호환되는 범용 산업 전압 표준으로 전 세계적으로 신속한 배포 및 통합을 촉진합니다.

Q: 내장된 UPS 기능은 갑작스러운 정전을 어떻게 처리합니까?

A: 갑작스러운 정전이 발생하는 경우 UPS는 시스템에 임시 전원을 공급하여 데이터 손실을 방지할 수 있습니다. 전원이 복구되면 로봇은 자동으로 원래 중단 지점으로 돌아가 작업을 재개하여 생산 중단을 최소화할 수 있습니다.

Q: 독립된 공기 덕트 설계는 어떻게 장비 안정성을 향상합니까?

A: 발열 부품에서 먼지를 격리함으로써 먼지가 쌓이면 열 방출 및 회로 안정성에 영향을 주지 않습니다. 따라서 용접, 장비 수명 연장 등 열악하고 먼지가 많은 고온 환경에 특히 적합합니다.

Q: CRP-G4S은(는) 협동 로봇이나 핸들링 로봇에 적합합니까?

A: 이 전기 캐비닛은 용접 로봇에 최적화되어 있지만 컴팩트한 구조와 안정적인 성능은 일부 협동 로봇이나 핸들링 시나리오에도 적합할 수 있습니다. 호환성은 특정 요구 사항에 따라 평가되어야 합니다.
